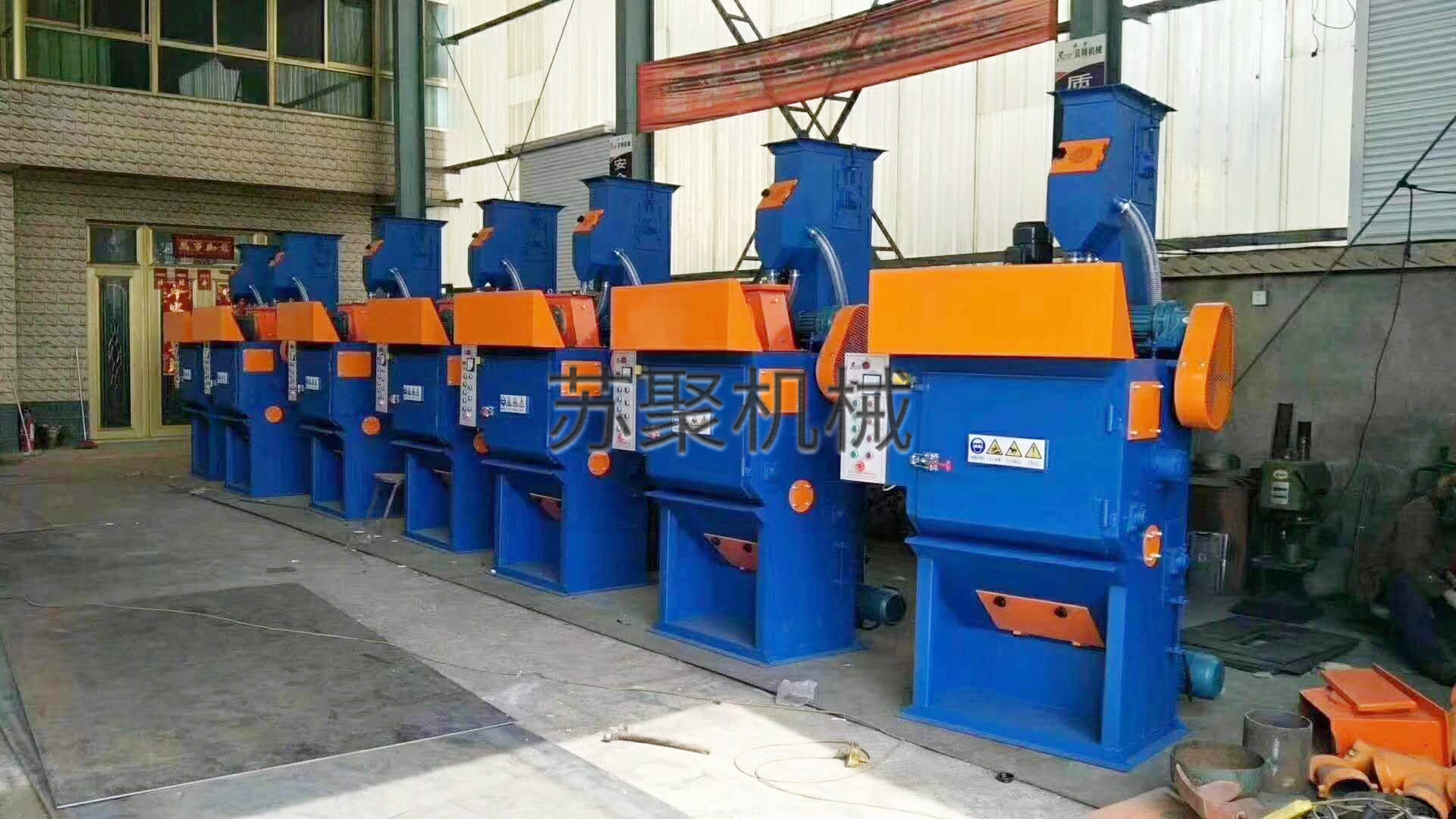

履帶式拋丸清理機
本機由清理室、履帶傳動、彈丸循環系統、拋丸器、分離器、上料系統及門架系統、除塵器、電器等部分組成。
工作原理：
技術參數:
在清理室中加入規定數量的工件，機器啟動后，滾筒開始旋轉，被清理的工件由橡膠履帶帶動在滾筒內作連續均勻的翻轉，同時拋丸器高效
拋出彈丸形成扇形彈束，均勻的打在工件表面上，從而達到清理和強化的目的。拋出的彈丸及砂粒，經橡膠履帶均勻排布的小孔流入清理室底部的鋼板篩上，鋼板篩將較大顆粒篩出鋼丸及細砂落至篩下的螺旋輸送器，被送入提升機內，由提升機提至丸砂分離器中進行分離，粉塵由風機吸送至濾筒式除塵器內經濾筒過濾，清潔空氣排放大氣，濾筒上的灰塵有脈沖反吹落入除塵器下部集塵箱內，定期除塵。舊砂經流砂管流入廢砂桶內（用戶自備）。由分離器中鋼板篩篩下的較大顆粒與未能分離完成的丸砂混合物，經流丸管流入清理室。重新參加分離，分離后干凈的彈丸，經流丸管再次流入拋丸器內重新開始拋丸工作。
型號
參數
Q324Q326Q328Qr3210
生產率(T/h)0.3-0.60.6-1.23-51.5-2.5
加料量200400600
單件大重量5101530
端盤直徑400650800100
有效容積(m3)0.050.150.250.3
拋丸量(kg/min)40150220250
除塵風量(m3/h)2000220030005000
功率消耗612.624.624.3
吊鉤式拋丸清理機
適用范圍：
吊鉤式拋丸清理設備，由拋丸清理室、拋丸器總成、丸料循環凈化系統(螺旋輸送器、提升機、分離器、彈丸控制系統)、吊鉤系統、吊鉤自轉裝置、檢修平臺、除塵系統、氣控系統、電氣控制系統等組成。通過拋丸清理，不但可以去除工件表面的粘砂、鐵銹、氧化皮、污物等，使工件表面呈現金屬本色，消除工件內部應力，提高工件抗疲勞性能，增加工件噴漆時的漆膜附著力，并終達到提高工件表面及內在質量的目的。中小批量的不銹鋼件、鑄件、壓鑄件、鍛件、焊接結構件及熱處理的表面清理及強化。
型號類型清理工件尺寸直徑*高度單鉤載重量
Q375單鉤Ф500*900500
Q376單鉤Ф600*1200600
Q376E雙鉤Ф600*1200600
Q378單鉤Ф800*1500800
Q378E雙鉤Ф800*1500800
Q3710單鉤Ф1000*20001000
Q3710E雙鉤Ф1000*20001000
Q3720單鉤Ф1200*22002000
Q3730單鉤Ф1500*22003000
